Come montare il trasduttore per l'ecoscandaglio?

L'installazione di un trasduttore compatibile con il tuo nuovo ecoscandaglio è spesso un mal di testa. Quale trasduttore dovrei scegliere? Come posso installare il trasduttore sulla mia barca o kayak? In questo tutorial risponderemo a tutte le domande che potresti avere.

Il trasduttore è chiamato "sonda". Emette onde sonore e riceve gli echi. La durata della ricezione degli echi è un'informazione fornita alla tua attrezzatura che ti permetterà di interpretarla sullo schermo del tuo ecoscandaglio .

Scegliere il trasduttore per il tuo ecoscandaglio?

Prima di tutto, devi assicurarti che la sonda trasduttore che sceglierai sia compatibile con il tuo ecoscandaglio. Abbiamo, per esempio, elencato i trasduttori compatibili Humminbird in un articolo dedicato.

Come montare un trasduttore alla barca?

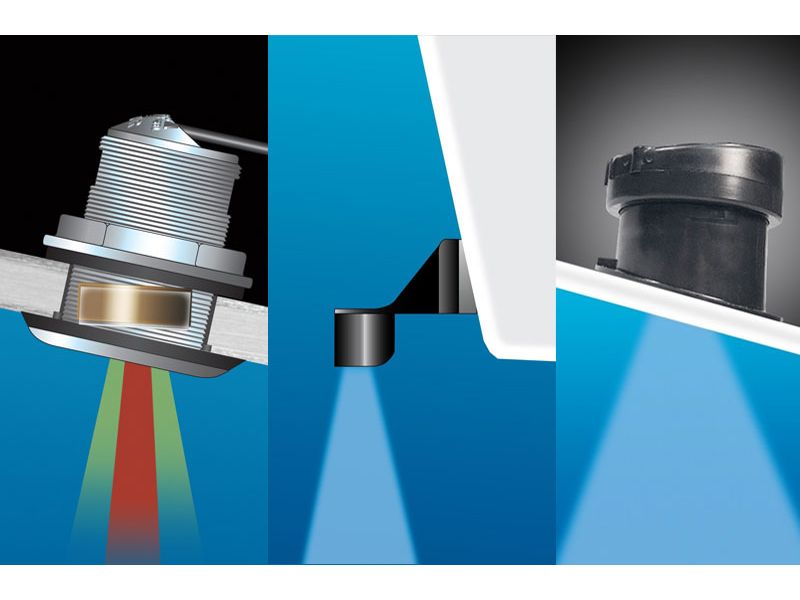

Esistono tre tipi di trasduttori barca:

• Trasduttore da incollare: si inserisce nel fondo dello scafo
• Trasduttore di poppa: si monta sullo specchio di poppa della tua barca
• Trasduttore passante: Passerà attraverso lo scafo della tua barca e dovrà essere sigillato.

Come si monta un trasduttore passante?

In primo luogo, è necessario scegliere la posizione giusta. Non devi metterlo "lì perché è facile e non dà fastidio" solo perché è facile.

1. Installare la sonda trasduttore lontano da dispositivi che potrebbero interferire con la ricezione del trasduttore irradiando elettricità. La seguente è una lista non esaustiva di oggetti che potrebbero dare una cattiva ricezione:
   • Elica
   • Albero
   • Starter
   • Motore
   • Chiglia
   • Anodo
   • Valvole
   • Altro trasduttore
2. Installare il trasduttore passante dove non interferirà con il trasporto dell'imbarcazione fuori dall'acqua.
3. Installare il trasduttore passante in una posizione in cui possa essere facilmente rimosso e il dado serrato.

Un trasduttore passante su una barca a motore dovrebbe essere montato sul terzo posteriore della barca, a monte del vano motore e vicino alla linea centrale.

Come procedere per montare il trasduttore passante?

Anche se sembra logico, ti ricordiamo che questa operazione deve essere fatta all'asciutto.

1. Una volta determinata la posizione del trasduttore secondo le informazioni di cui sopra, praticare un foro di 6 mm come guida. Questo foro deve essere il più verticale possibile.
2. Usando una sega a tazza, fai il foro per il diametro del tuo trasduttore. Il foro deve essere perfettamente verticale rispetto alla linea di galleggiamento. Imposta l'unità su una rotazione lenta per non frantumare tutto il gelcoat della tua barca.
3. Pulire completamente il foro e rimuovere l'antivegetativa e il primer intorno al foro. Carteggiare fino a quando lo scafo è nudo.
4. Inserire il trasduttore passante. Deve essere perfettamente perpendicolare alla linea di galleggiamento perché la misurazione del trasduttore sia accurata. Rimuovere il trasduttore se l'orientamento è corretto.
5. Applicare una generosa quantità di sigillante intorno al trasduttore e sulle filettature
6. Inserire il trasduttore e stringere il dado a mano. Non usare uno strumento se il trasduttore è di plastica.
7. Lasciare asciugare il sigillo
8. Installa i cavi con attenzione. Se hai bisogno di estenderli, chiedi consiglio a uno specialista e non tagliarli mai. Il segnale dipende da questo..
9. Controlla la tenuta stagna non appena metti la tua barca in acqua.

Come si monta un trasduttore di poppa ?

L'installazione di un trasduttore barca su uno specchio di poppa è molto semplice. Questo tipo di sonda è adatta a tutti i tipi di materiali di costruzione delle barche (alluminio, legno, fibra, acciaio).
Una volta installato, il trasduttore di poppa può essere regolato o ripiegato.

1. Scegliere una posizione in cui il trasduttore sarà sempre sommerso
2. Scegliere il lato di dritta e non dietro l'elica della barca. Questo causerà un'interferenza significativa al segnale del trasduttore.
3. Assicurarsi che il trasduttore non sia disturbato da bolle durante la navigazione.

Come si monta il trasduttore su uno specchio di poppa?

1. Posizionare la staffa del trasduttore sullo specchio di poppa.
2. Segnare i fori
3. Praticare due fori, uno piccolo e uno grande
4. Fissare la staffa aggiungendo del composto sigillante e posizionare il trasduttore per allinearlo. La parte inferiore del trasduttore dovrebbe essere perpendicolare alla linea di galleggiamento per una ricezione ottimale del segnale
5. Praticare un foro nello scafo sopra la linea di galleggiamento per far passare il cavo
6. Far passare il cavo e sigillare con il composto sigillante

Come montare un trasduttore di incollaggio?

Con un trasduttore incollato, non è necessario praticare alcun foro. La sonda trasduttore deve essere posizionata sul fondo dello scafo della barca. Il segnale passa attraverso lo scafo. Lo svantaggio è che questo tipo di trasduttore può essere installato solo su barche con uno scafo in resina. Inoltre, le prestazioni di trasmissione dei trasduttori incollati sono inferiori a quelle di un sensore sommerso e non possono misurare la temperatura dell'acqua.

Tuttavia, è possibile effettuare l'installazione quando la barca è in acqua.

Qualunque sia il tipo di barca, il trasduttore deve essere montato verticalmente, facendo attenzione ad evitare le cavità dello scafo e le parti metalliche.

Il metodo del sacchetto di plastica è un modo conveniente per determinare la posizione di un trasduttore incollato:

1. Riempire un sacchetto d'acqua
2. Immergere il trasduttore e sigillare il sacchetto
3. Collegare il trasduttore al dispositivo
4. Testare diverse posizioni guardando i risultati sul display

Come si fissa il trasduttore di incollaggio?

Una volta che avete determinato dove il trasduttore sarà attaccato:

1. Pulire e levigare lo scafo con carta vetrata
2. Preparare la miscela epossidica
3. Applicare abbondantemente la colla sul fondo dello scafo e sul trasduttore
4. Posizionare il trasduttore, assicurandosi che non ci siano bolle d'aria tra lo scafo e il trasduttore
5. Controllare che il trasduttore sia verticale
6. Lasciare asciugare.
7. Installare i cavi con attenzione. Se hai bisogno di estenderli, chiedi consiglio a uno specialista e non tagliarli mai. Il segnale dipende da questo.
